製品情報PRODUCTS

定量自動充填機AUTOMATICALLY QUANTITATIVE FILLING MACHINE

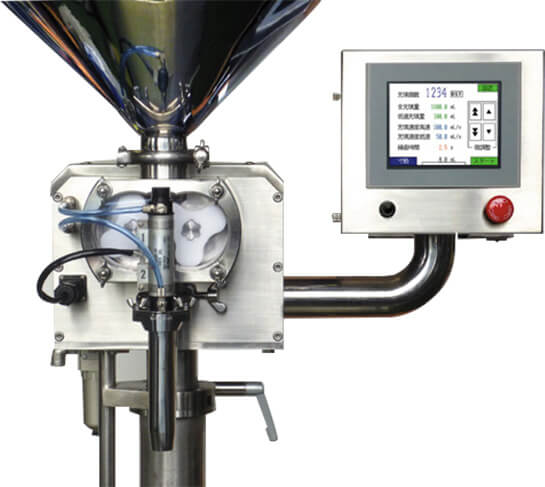

あらゆる液体に柔軟に対応する
少量多品種向け

定量自動充填機

特徴

  • 操作部にタッチパネルを採用し、操作が簡単です。

  • 駆動部はサーボモーターを使用しております。

  • 手動、連動、寸動、リピート運転などあらゆる運転サイクルを選択可能です。

  • 構造が簡単で工具無しで分解・洗浄・組立が可能です。

  • 充填データは最大10件まで保存・呼出が可能です。

  • ホッパーやノズルは様々な形状、大きさがあり選択可能です。

  • スペースがコンパクトで様々な場所で充填可能です。

寸法図・仕様・性能曲線

寸法図
寸法図
概略寸法表
  • NFE
    1000
  • 1870
  • 1510
  • 410
  • 600
  • 410
  • 341
  • 1100
  • 110
    ~605
  • 125
  • 130
  • NFE
    2000
  • 1900
  • 1525
  • 430
  • 600
  • 410
  • 432
  • 1100
  • 95
    ~605
  • 115
  • 140

※仕様により寸法は異なります

仕様
  • NFE
    1000
  • 1~
    99999.9
    mL
  • 4~500mL/s
  • 200W
  • AC100V
    5A
  • 0.4MPa
  • 100ºC
  • 82kg
  • NFE
    2000
  • 1~
    99999.9
    mL
  • 4~900mL/s
  • 200W
  • AC100V
    5A
  • 0.4MPa
  • 100ºC
  • 92kg

オプション

  • 充填液温にあわせて常温用と高温用を選択可能です。
  • 3枚羽根のほかに2枚羽根にする事が可能です。
  • 3枚羽根は回転部の厚みを変えた1/2、1/3、1/5ローターを選択可能です。

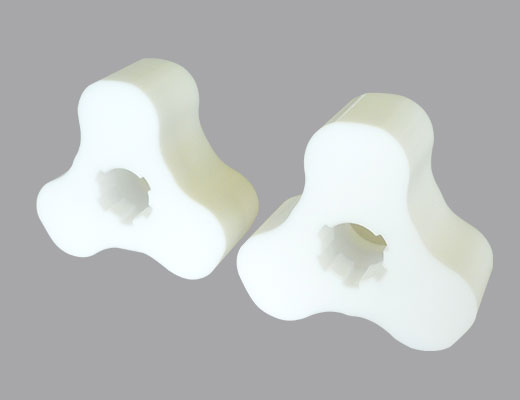

  • 3枚羽根

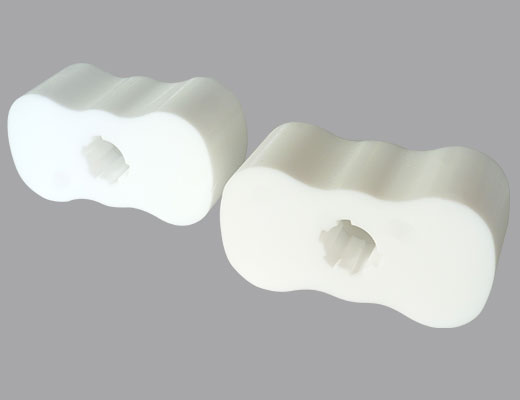

  • 2枚羽根

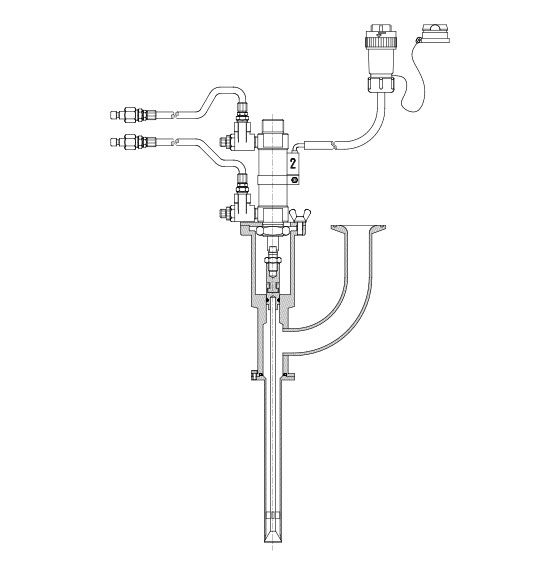

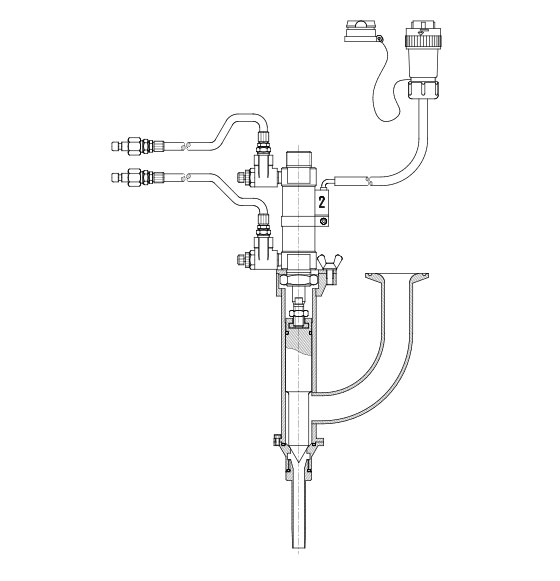

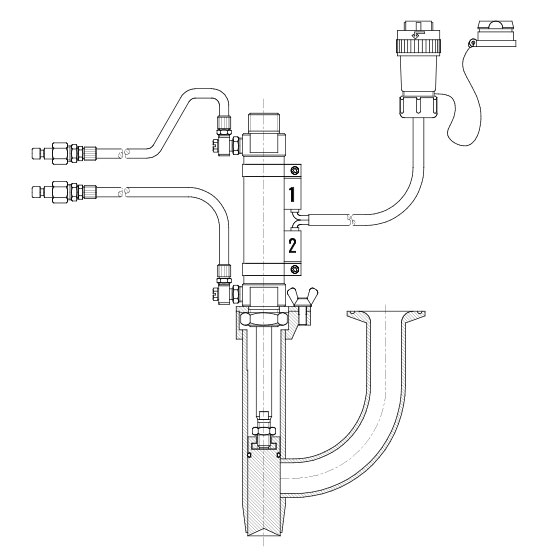

充填液に合わせてノズル形状が選択可能です。寸法・口径も多種用意、容器の大きさに合わせて対応可能です。

  • NA50形

  • NF20形

  • NJ20形

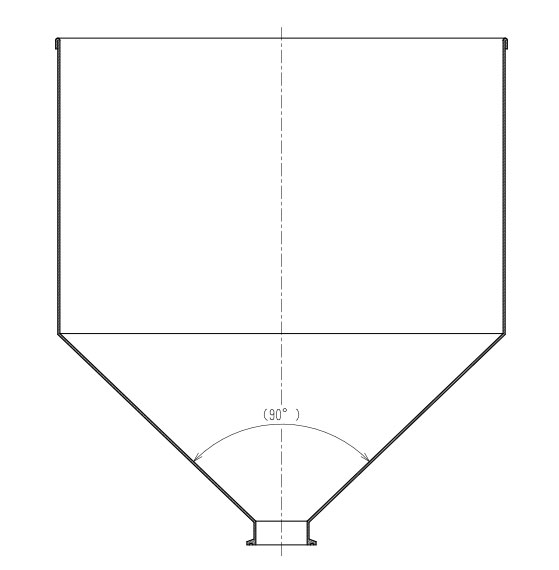

通常90°ホッパーのほか、60°や120°タイプも選択可能です。ホッパーサイズも多種多様有、ご希望サイズを選択可能です。ホッパーに供給口や液面点検窓など特殊仕様も対応可能です。また、ホッパー蓋は一体型と中折式が選択可能で、レベレ計取付用の穴加工等も対応しております。

  • 90°

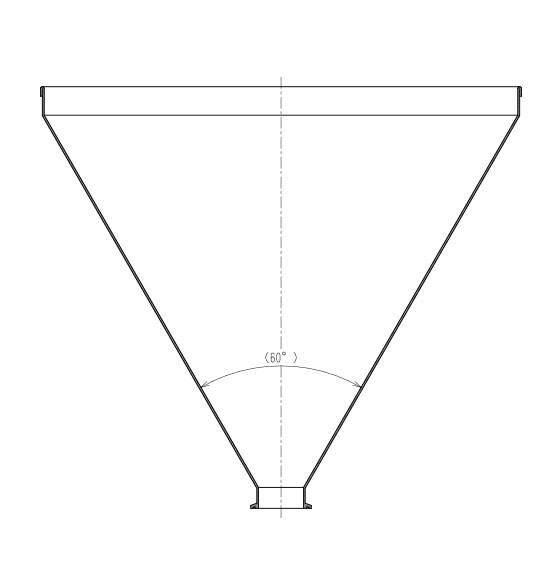

  • 60°

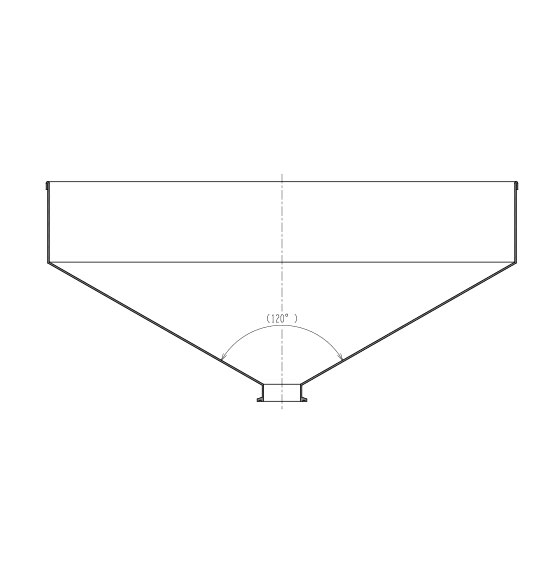

  • 120°

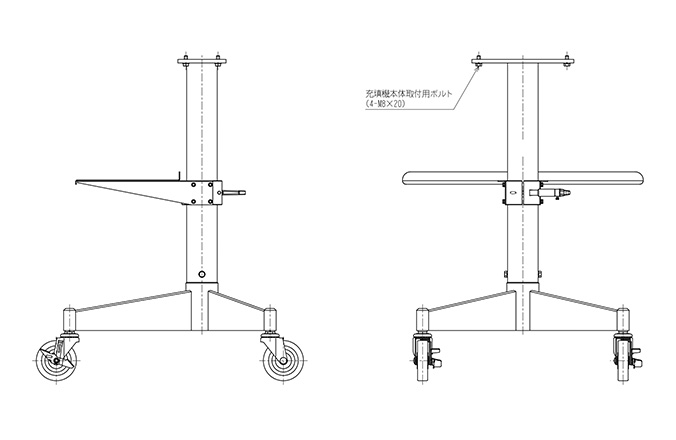

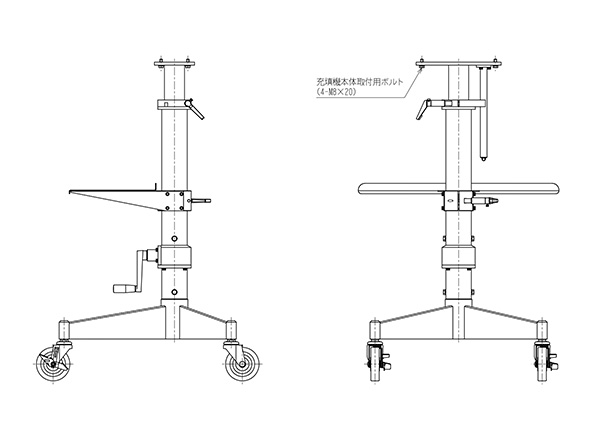

スタンドの高さは任意の範囲で選択可能です。スタンド上下装置付も選択可能です。テーブルの有無やサイズも選択可能です。

ホッパー蓋部にレベル計を取付可能です。
操作箱もスタンドに取付可能です。

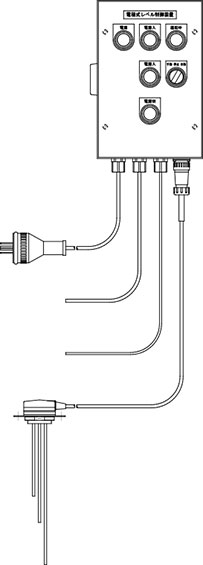

  • 電極式

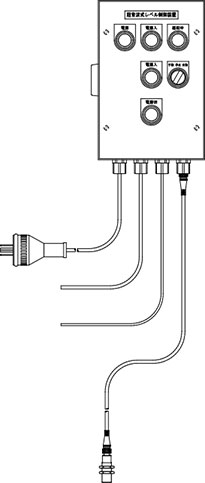

  • 超音波式

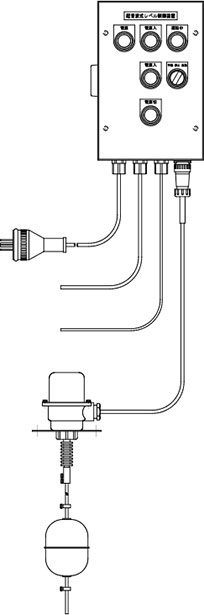

  • フロート式

充填できる液体例

  • 食品・醸造
    ケチャップ、焼肉用・餃子用タレ、ようかん、チョコレートシロップ、カレールウ、ミートソース、ビーフシチュー、麻婆豆腐の素、アイスクリーム、チーズケーキ生地、海苔佃煮、ジャム、にんにくのすりおろし、食用油、大根おろし、ゴマペースト(練りゴマ)、蜂蜜、マヨネーズ、とろろ芋、ヨーグルト、シャーベット、お好み焼き生地、玉ねぎソテー、とんかつソース、流動食、かにみそ、練乳、クリームソース、ルーみそ、タルタルソース、甘酒、梅肉、ドレッシング等
  • 化粧品・薬品・繊維
    接着糊、シャンプー・リンス、トリートメント、コンディショナー、ボディソープ、ジェル、ローション、乳液、ハンドクリーム、洗剤、パーマ液等
